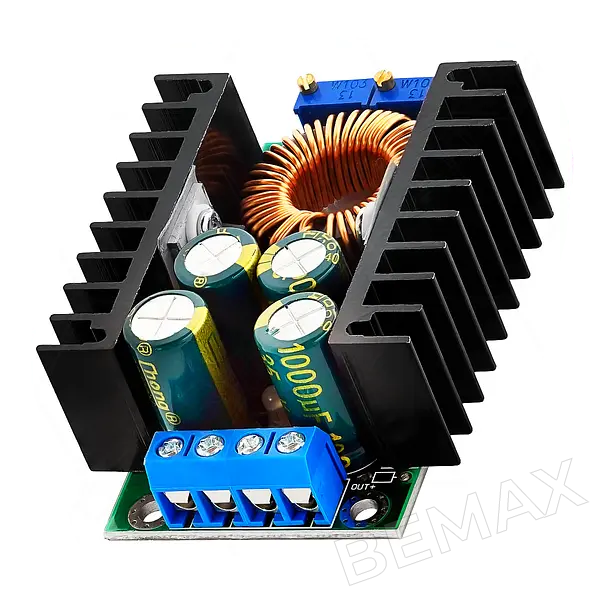

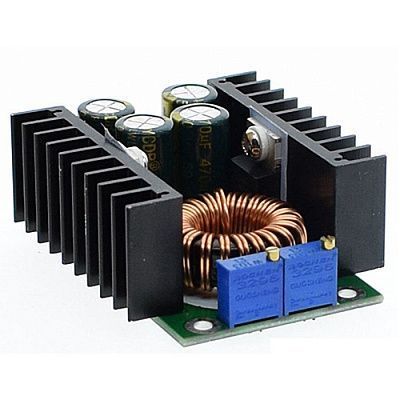

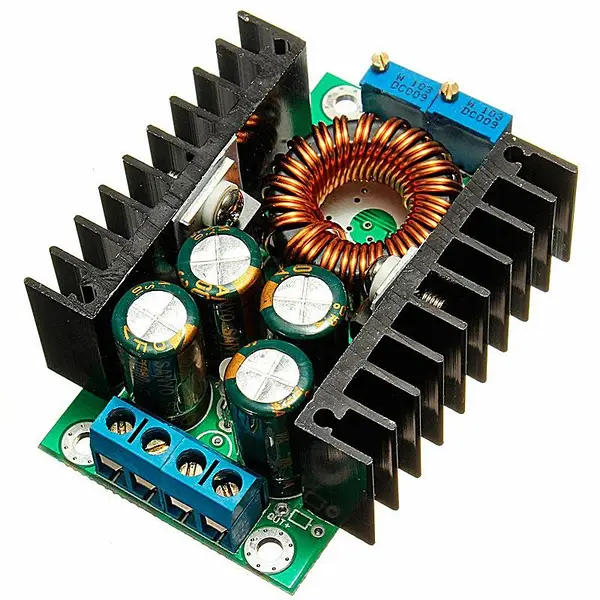

XL4016E1 (JL-12A300) понижуючий DC-DC CC/CV (10A, 7.0-40V to 1.25-36V, 300W)
Знижувальний DC-DC несинхронний неізольований перетворювач на базі XL4016E1 має незалежне регулювання струму та напруги та відмінно підходить для побудови джерел живлення світлодіодних модулів або зарядних пристроїв акумуляторів, а також регульованих блоків живлення.
За допомогою цього перетворювача можна заряджати Li-ion, NiCd, NiMH акумулятори на 4В, 6В, 12В, 14В, 24В, але т.к. немає захисту від переполюсування потрібно не забувати на виході поставити обмежувальний діод на цей випадок.
На платі розташований індикатор обмеження струму, необхідний при зарядці акумуляторів цим перетворювачем, що нижчий струм споживання, то менше світиться світлодіод.
Фіксація контактів до плати здійснюється без паяння за допомогою контактних колодок.

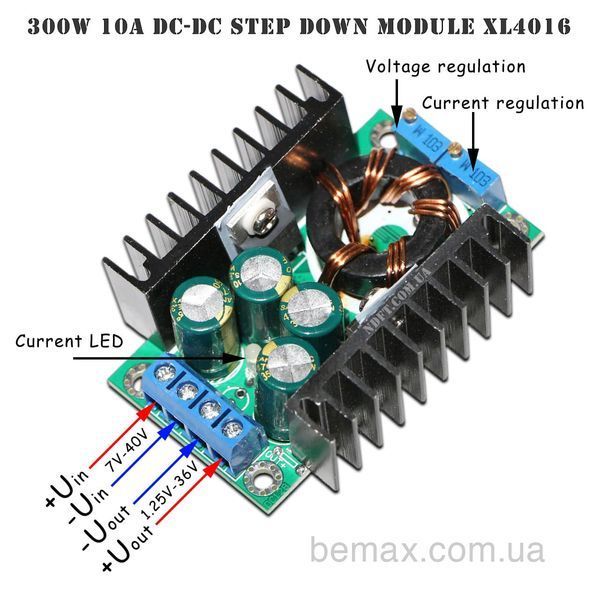

Призначення контактів XL4016E1:
IN+: + вхідна напруга живлення
IN-: – вхідна напруга живлення
OUT+: + вихідної напруги
OUT-: – вихідної напруги
Регулювання параметрів:
- регулювання вихідної напруги
- регулювання вихідного струму
Характеристики DC-DC XL4016E1 (JL-12A300):
Вхідна напруга: 7,0…40 В
Вихідна напруга: 1,25…36 В
Робочий вихідний струм: 8 A
Максимальний вихідний струм: 10 А
Максимальна вихідна потужність: 300 Вт
Робоча частота: 300 кГц
Діапазон регулювання вихідного струму: 0,3…10 А
Струм холостого ходу: ≤20 мА
Пульсація на виході: 50 мВ
Функції захисту:
- від короткого замикання на виході: так
- від переполюсовки: ні
- від перегріву: так
Індикація обмеження струму: так
ККД: ≤95 %
Робоча температура: -40…+85 ℃
Робоча частота: 300 кГц
Розміри: 65×50×25 мм
При роботі на граничній потужності вище 65℃ забезпечте належне охолодження вентилятором.
Захисту від неправильної полярності немає в модулі XL4016E1 10А, дотримуйтесь полярності під час використання як зарядного пристрою.
