Індикатор рівня заряду акумулятора XH-1034, 5S (18v - 21v)

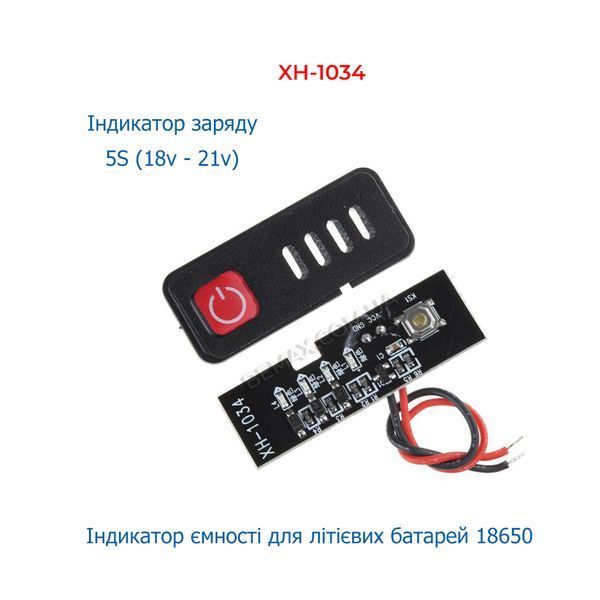

Індикатор заряду акумулятора XH-1034, 5S (18v – 21v) - призначений для літій-іонних акумуляторних зборок з напругою 21 вольт на основі елементів типу 18650, розташованих по п'ять у ряд.

Представлений індикатор підходить для батарей акумулятора Makita або інших виробників, які використовують аналогічний стандарт (це зазвичай більшість китайського інструменту). Для встановлення індикатора необхідно розібрати корпус батареї та видалити пластикову заглушку, яка знаходиться під кнопкою фіксації.

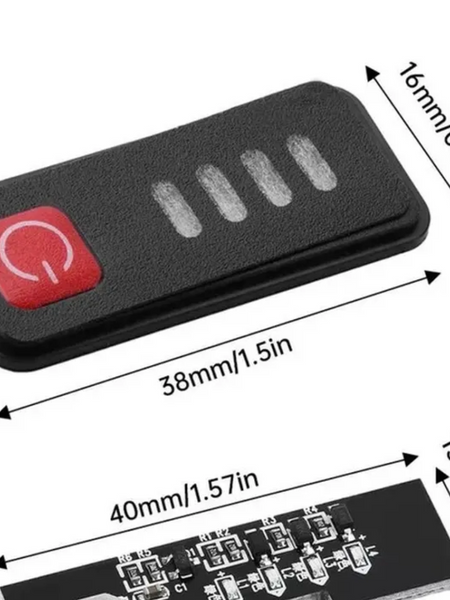

Спереду встановлюється пластівкова пластина з кнопкою, а за нею ставиться плата індикації.

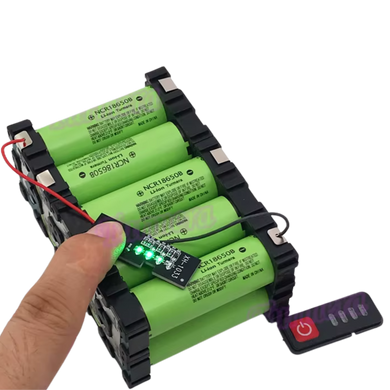

Для коректного відображення рівня заряду акумулятора підключати плату індикації слід до виходів BMS плати, чорний провід мінус, червоний провід плюс.

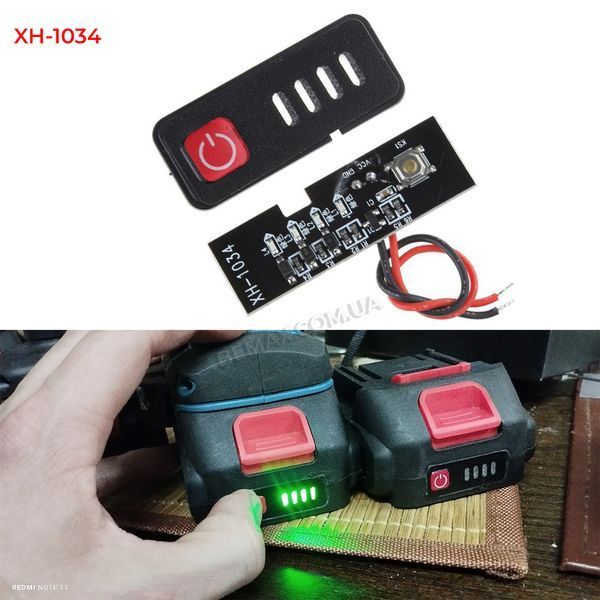

Для відображення рівня заряду акумулятора необхідно натиснути на червону кнопку, при цьому загоряється від одного до чотирьох зелених світлодіодів, відповідно при повному заряді горять усі світлодіоди, при мінімальному один.

При відпусканні кнопки індикація згасає.

Комплект поставки індикатора заряду акумулятора:

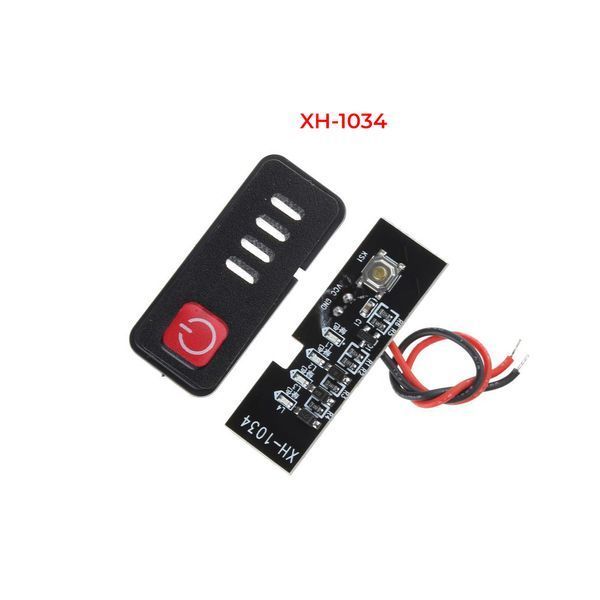

плата індикації, пластина з кнопкою, наклейка на пластину.
