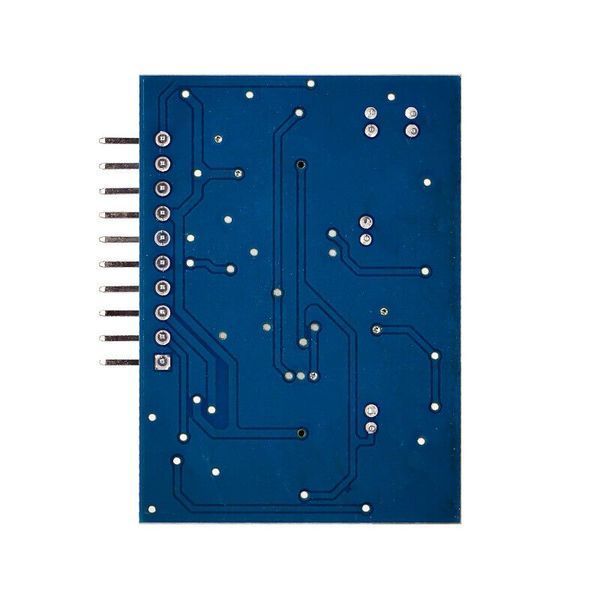

Модуль інверторний передпідсилювач EG7500

Плата приводу EG7500

Інверторний передпідсилювач EG7500 - це підсилювач потужності, перемикач плати драйвера.

Частота ШИМ плати драйвера посилення EG7500 складає 40 кГц з струмовим вихідним потужністю приводу ± 1 А та закриття від перенапруги > 15 ± 0,5 В.

Опис функції плати драйвера EG7500:

колір: синій
Матеріал: ПК+метал
Зумер зниженої напруги Менш 10,5 В +/- 0,5 В
відключення при зниженій напрузі Менш 9,5 В +/- 0,5 В
Відключення за максимальним струмом Foot Більше 48 мВ
Матеріал плати: FR - 4, товщина: 1,5 мм
розмір: довжина 46 мм x ширина 33,5 мм
максимальна висота пластинчастих частин: 9 мм
вага: 7 грамм
Опис функції: EG7500
1. температура
2. зумер зниженої напруги
3. VCC + 12 В
4. управління вентилятором
5. ВФБ
6. Заземлення
7. + 12 В
Вихідна сторона драйвера 8-9
Виявлення Rds трубки MOS, захист від перевантаження струмом
Захист від перевантаження по струму після 8-9-футової MOS-трубки, неправильне завантаження неможливе
