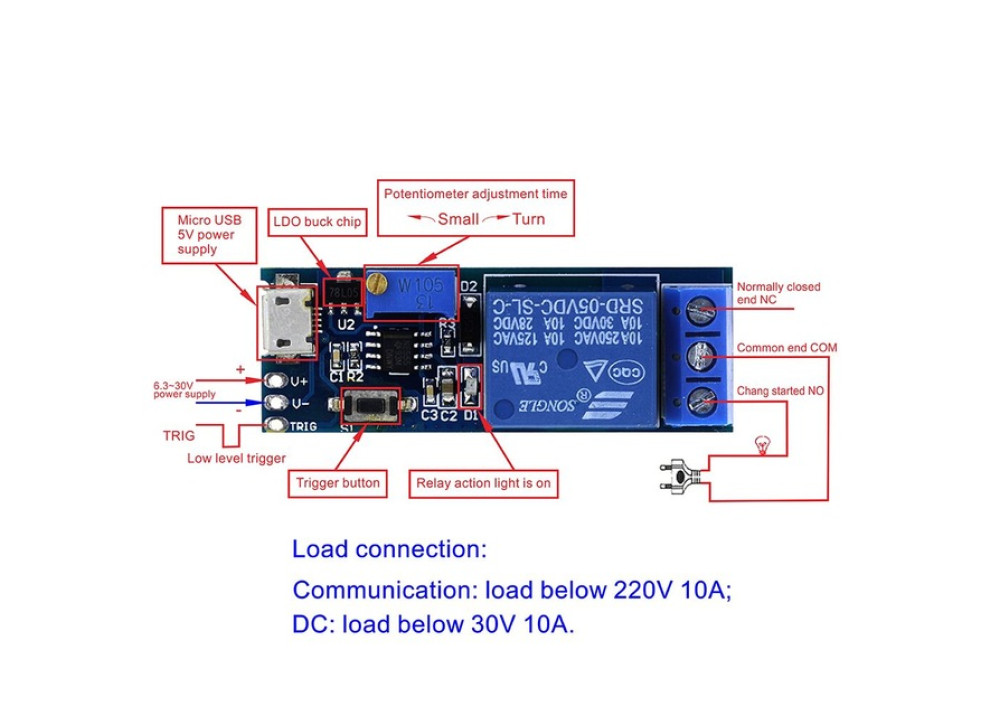

Реле затримки XY-018, 5V-30V Micro USB, затримка 0-24 сек.

1-канальний модуль реле з настроюваною затримкою використовується для керування різними приладами з великим вхідним струмом.

Під час подавання низького рівня на вхід TRIG або натискання кнопки реле спрацьовує, відраховує час, встановлений підстроєним резистором і вимикається.

Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати до виведення Vcc і Gnd модуля живлення 12 В. Після цього можна братися до роботи. На платі встановлений світлодіод, який індикує вмикання реле.

Керування модулем (часнім затримки) здійснюється за допомогою потенціометра (побудованого багатообертового резизора типу W3296), який розташований на платі. Релейний модуль має два інтерфейси — для під'єднання живлення і для під'єднання керованих приладів до реле: для під'єднання релейного модуля до пристрою керування використовується 2 контакти — gnd і trig. Контакти GND і VCC для під'єднання +12 В (5~30 В). Крім того, живлення можна подати через роз'єм мікро USB.

Для під'єднання керованих приладів до реле на платі є 3 контакти.

Вони, як зазвичай марковані як NO, COM, NC.

Живлення релейного модуля здійснюється від зовнішнього джерела живлення напругою від 5 до 30 вольтів (рекомендоване значення 9-12 вольтів).
