Модуль швидкого заряджання Li-ion акумуляторів на IP2312, CC/CV, 5В/3А роз'єм Type-C

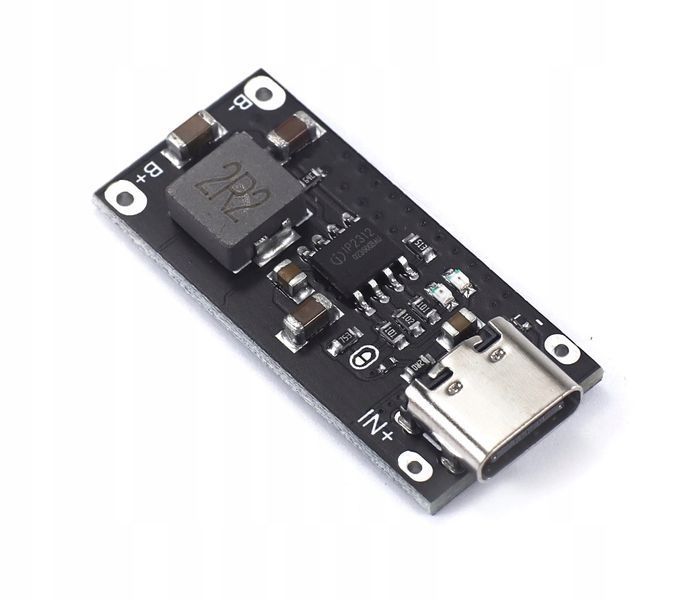

Модуль швидкої зарядки Li-Ion акумуляторів на мікросхемі IP2312

Контролер заряду для 1S Li-Ion акумуляторів побудовано на базі спеціалізованого перетворювача IP2312. Призначено для швидкої зарядки 1S збірок Li-Ion акумуляторів напругою 4.2 В / 4.35 В. Живлення зарядного пристрою здійснюється від джерела напругою від 4.5 до 5.5 В, що підключається через Type-C роз'єм. Максимальний зарядний струм перетворювача становить 3А.

Процес зарядки виставленим струмом відбувається до досягнення напруги на акумуляторі 4.20v і зниження струму зарядки до 300 мА, після чого модуль переходить в режим стабілізації напруги на виході. Кожні 4 хвилини вихід перетворювача відключається і вимірюється напруга на акумуляторі. Якщо напруга вище 4.15v - модуль завершує заряд. Після зниження напруги на акумуляторі нижче 4.10v модель автоматично переходить в режим заряду. За замовчуванням модуль налаштований на заряд акумуляторів напругою 4.20 В та максимальним струмом заряду 3А.

Перемикання на напругу 4.35v здійснюється запаюванням перемички на платі.

Вибір меншого струму заряду здійснюється заміною постійного резистора або його видаленням. За замовчуванням встановлено резистор для вихідного струму в 3А. Якщо резистор прибрати струм знизиться до значення 2А. Якщо запаяти резистор номіналом 135 кОм, то вихідний струм буде обмежений значенням 1 А.

Керування вихідним струмом:

Характеристики:

Мікросхема перетворювача: IP2312

Вхідна напруга живлення: від 4.5 до 5.5 В

Вхідний роз'єм: Type-C

Вихідна напруга: 4.2 В/4.35 В

Максимальний вихідний струм: 3 А

Індикація процесу заряду:

Червоний – зарядка

Синій – зарядка закінчена

ККД перетворення:

1 А - 95%

2 А - 94%

3 А - 93%
