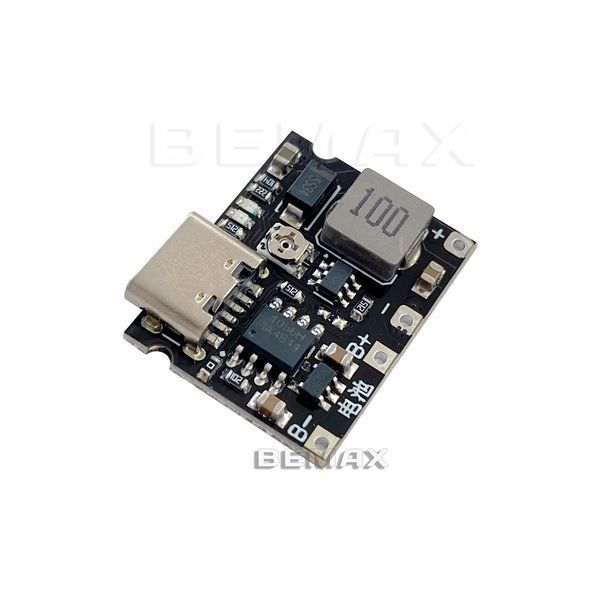

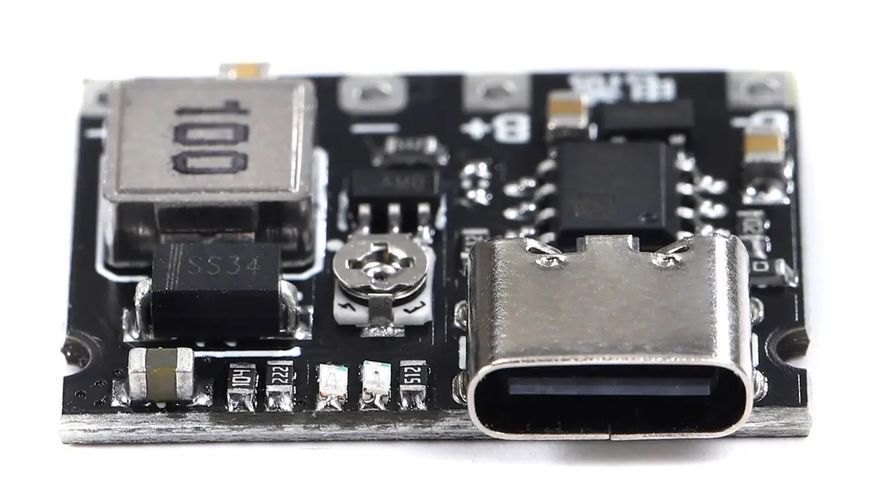

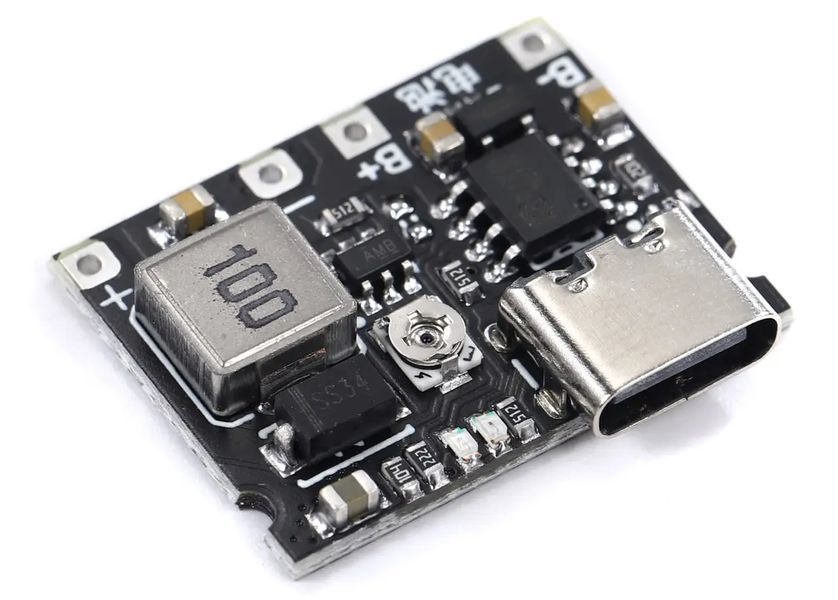

Lx-lcbst зарядний пристрій tp4056 + підвищуючий mt3608
Чудова річ для модернізації мультиметра або металошукача на живлення від Li-ion акумулятора замість крони. Також можна використовувати як безперебійник для живлення роутера від акумулятора на 4,2 В
Цей модуль містить три функції в одному:
- Зарядний модуль на мікросхемі 4056 (модифікація TP4056) для зарядки літій-іонних або літій-полімерних акумуляторів.
- Підвищуючий модуль з низьким споживанням струму покою всього 0,3 міліампера, що ідеально підходить для модернізації мультиметрів, металошукачів та інших пристроїв на живлення від акумулятора 3,7В. Наприклад, це може бути поширений літій-іонний 18650 або будь-який літій-полімерний плоский, такий як ті, що використовуються в телефонах.
- Захист акумулятора, який вимикає навантаження при розрядці акумулятора нижче 2,5В.

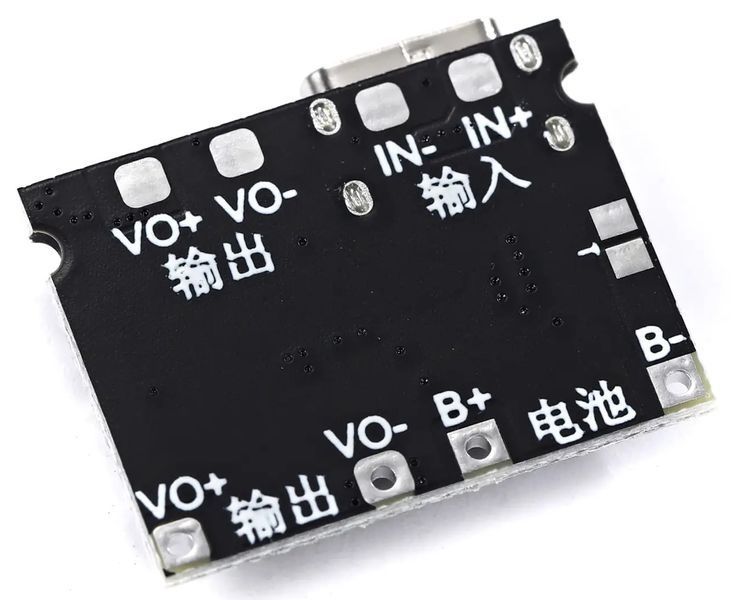

З задньої сторони плати є дублюючі контакти для пайки проводів на вихід та на акумулятор, а також вхід, які дублюють роз'єм Tepe-C.
Також є дві контактні площадки з маркуванням "T". Вони потрібні у випадку, якщо ви використовуєте акумулятор з захистом від розряду. У цьому випадку потрібно запаяти між собою ці контакти.
LED-індикація:
Синій світлодіод (світить яскраво) - зарядка закінчена, акумулятор повністю заряджений.
Синій та червоний світлодіоди світять одночасно тьмяно - навантаження на виході вимкнено.
Налаштування необхідної напруги:
- Підключіть акумулятор до клем B- B+ дотримуючись полярності.
- Підключіть вольтметр або мультиметр до клем виходу.
- За допомогою маленької викрутки обертайте потенціометр на платі, щоб встановити потрібну напругу.
- Напрямок обертання:
- Проти часової стрілки - напруга збільшується.
- За часовою стрілкою - напруга зменшується.
Діапазон вихідної напруги:
- Мінімальна: 4,2 В.
- Максимальна: 21 В.
Максимальна вихідна потужність навантаження:
Вихідна потужність: 5Вт
Пи напрузі 9В струм 0,6А
При напрузі 12В струм 0,42А
Дослідження потужності при максимальних параметрах
- При потужності 5,5 Вт спостерігається просадка напруги до 0,7В і модуль значно нагрівається.
- При потужності 6Вт просадка напруги до 1В і через де який час спрацьовує захист по перегріву модуля, тобто навантаження вимикається доки модуль не вийде в норму по темпертурі.
Струм заряду акумулятора
Струм заряду акумулятору також можна регулювати при необхідності шляхом заміни резистора зображеного на малюнку.
За замовчуванням встановлений максимальний струм заряду 1000 мА (1.0А)
Характеристики:
| Вхідна напруга | 4.2 - 6.5 В |
| Напруга вимкнення батареї під час заряджання | 4.2 В |
| Напруга вимкнення батареї під час розряду | 2.5 В |
| Вихідна напруга | 4.2 - 28 В |
| Струм заряду макс (змінюється резистором) | 1000 мА |
| Максимальни вихідна потужність | 5 Вт |
| Робоча температура | -20...+80°C |
