Універсальний програмований індикатор рівня заряду батареї (2S-8S) DC 5-30v
Індикатор рівня заряду - це універсальний програмований тестер заряду АКБ який легко програмуєтся під любий тип акумулятора для швидкого вимірювання рівня заряду.
Індикатор за замовчуванням налаштований на збірку 3S Li-Ion акумулятора!
Індикатор має шестирівневу індикацію заряду батареї, чого немає в подібних індикаторах інших брендів, де перший LED двокольоровий (червоний - показує, що потрібно зарядити батарею, і зелений вказує на залишок заряду 20%)

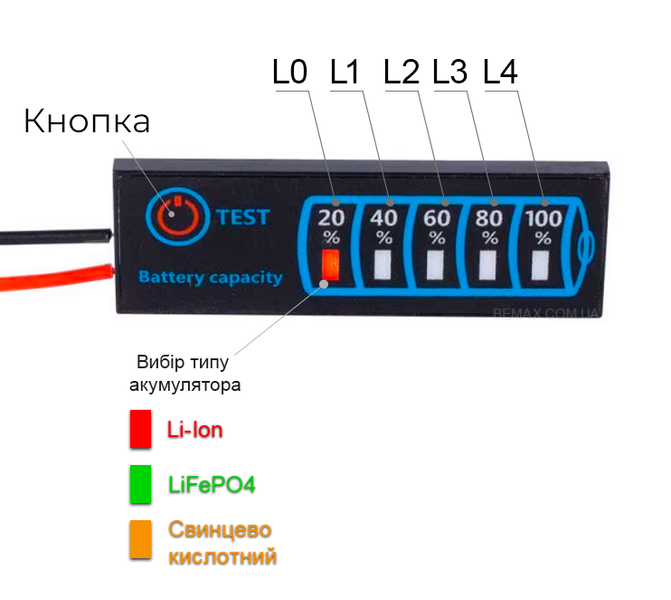

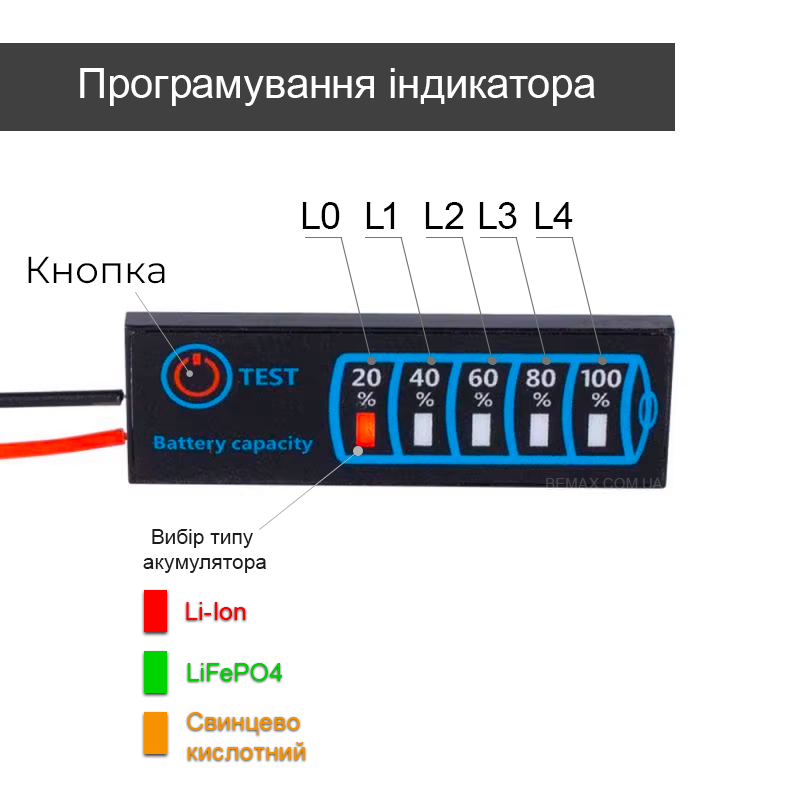

Натискаємо і утримуємо кнопку 2сек. Почне блимати перший світлодіод L0. На цьому этапі короткочасним натисканням кнопки вибираємо тип акумулятору
Далі потрібно діяти без пауз поки продовжує блимати перший LED L0
Після того як вибрали потрібний тип батареї натискаємо знов кнопку на 2сек. Почнуть блимати світлодіоди починаючі з L1
Таким чином ми увійшли у другий параметр - вибір кількості комірок батареї.
Короткочасним натисканням кнопки, вибираємо кількість комірок батареї
Для Літієвих акумуляторів
L1 – 2S
L2 – 3S
L3 – 4S
L4 – 5S
L1 + L4 – 6S
L1 + L2 + L4 – 7S
L1 + L2 + L3 + L4 – 8S
Для свинцево кислотних акумуляторів
L1 – 1S 12В
L2 – 2S 24В
Після того як вибрали кількість комірок, програмування завершено. Почекайте 5 секунд поки індикатор не вийде з режиму програмування (або щоб не чикати натисніть і тримайте кнопку 2 секунди) і плата автоматично оновиться і вже готова для відображення заряду батареї відповідно до ваших налаштувань по короткочасному натисканні на кнопку.
Пояснення L1 та S1
- L1, L2, L3, L4 - це позначення світлодіодів на індикаторі.
- S1 - це позначення кількості комірок батареї.
Наприклад, якщо ви використовуєте 3S літій-іонний акумулятор, ви повинні натиснути на кнопку щоб засвітився світлодіод L3, щоб вибрати кількість комірок батареї.
При відключенні живлення від індикатора
Як що живлення від індикатора буде відключене, індикатор запам'ятовує всі виставлені попердньо параметри. При включеннні живлення, одразу включяться 2 світлодіоди які вказують на які параметри налаштований індикатор, де перший L0 буде показувати для якого типу акумулятору запрограмований індикатор, а другий світлодіод буде вказувати на кількість комірок. Через 3 секунди ця індикація згасає і індикатором можна користуватись надалі натискаючи кнопку TEST.
Користування
Далі індикатор використовується як звичайний індикатор рівня заряду. При короткочасному натисканні на кнопку TEST буде відображатися індикація рівня заряду, яка згасне через 5 секунд. За потреби можна знову натиснути кнопку, щоб перевірити рівень заряду, і повторювати цю дію скільки завгодно.
Параметри
- Робочий струм: <10 мА
- Робоча напруга: DC5V-34V
- Похибка відображення рівня заряду -0,6% +0,1%
- Режим відображення: LED індикатор
- Швидкість оновлення: 2 рази в секунду
- Розмір: 46мм × 15мм × 3мм
- Модель продукту: JX-4615-A3
- Довжина дроту: 9 см
