BMS 2S контроллер 8A 7.4-8.4V заряда/разряда Li-ion аккумуляторов

BMS контроллер заряда-разряда для аккумуляторных сборок 2S из Li-ion аккумуляторов 18650 с напряжением 7.4-8.4В 8А

BMS (Battery Management System) - система управления батареей, которая предназначена для управления процессом заряда/разряда аккумуляторов и контроля их состояния.

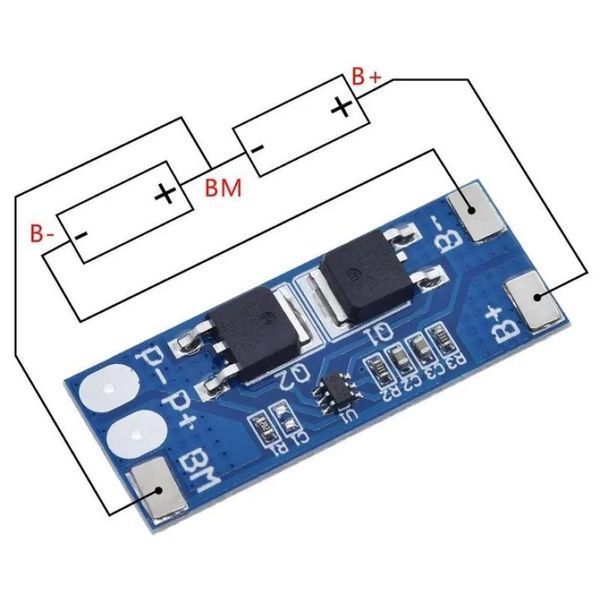

Контроллер заряда-разряда аккумуляторов HX-2S-JH20 имеет 5 выводов:
B+: положительный полюс аккумулятора
B-: отрицательный полюс аккумулятора
BM: средняя точка сборки 1 и 2 аккумуляторов
P-: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

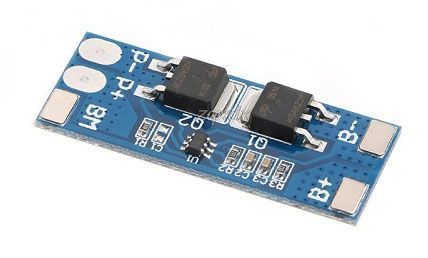

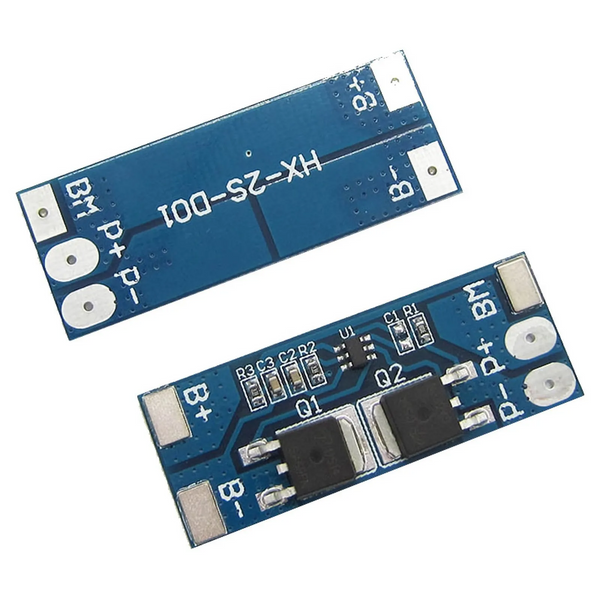

Контроллер заряда-разряда HX-2S-D01 позволяет управлять зарядом-разрядом 2S сборок из двух Li-ion аккумуляторов 14500/18650/21700/26650 и обеспечивает защиту от короткого замыкания, перезаряда и глубокого разряда. Модуль отключается при достижении полного заряда хотя бы одного аккумулятора. Ток разряда данного BMS контроллера составляет 8 А, а ток покоя - до 10 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда - при снижении напряжения до 2,7 - 3,0 В.

Функции:

Защита от перезаряда
Защита от чрезмерного разряда
Защита от короткого замыкания
Защита от перегрузки по току
