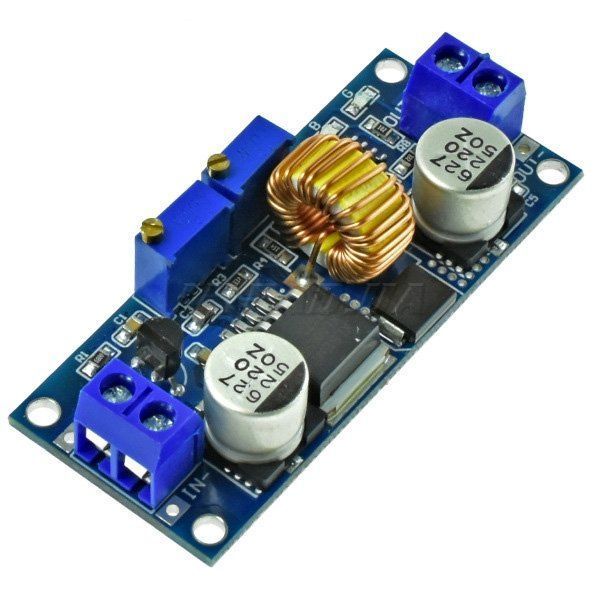

Понижающий преобразователь XL4015-E1 предназначен для регулирования выходного напряжения постоянного тока. Модуль можно применять в приборах, которые требуют уровень напряжения ниже питающей сети (зарядка литиевых аккумуляторов, питание высоковольтных светодиодов и т.д.). Данным модуль является улучшенным аналогом модуля LM2596S.
Плата модуля спроектирована на базе микросхемы XL4015. Микросхема XL4015 имеет 5 выводов и выполнена в корпусе «TO263-5L». Схема регулируемого токоограничения и компаратора, которая отвечает за индикацию окончания заряда, спроектированы на основе операционного усилителя LM358. В сравнении с его аналогом данный модуль обладает 2 подстроечными резисторами сопротивлением 10 кОм. С помощью одного потенциометра можно регулировать выходное напряжение, соответственно другой переменный резистор служит для регулирования силы тока.
При наличии нагрузки, у которой сила тока выше 4 А необходимо установить радиатор. Устанавливается радиатор на корпус микросхемы или плату преобразователя, но при установке необходимо соблюдать изоляцию токопроводящих частей от теплоотвода. Микросхема модуля имеет защиту от КЗ (короткого замыкания) и перегрева (срабатывает при температуре выше 125 °C). Также модуль обладает ограничением по току (срабатывает при 8 А).

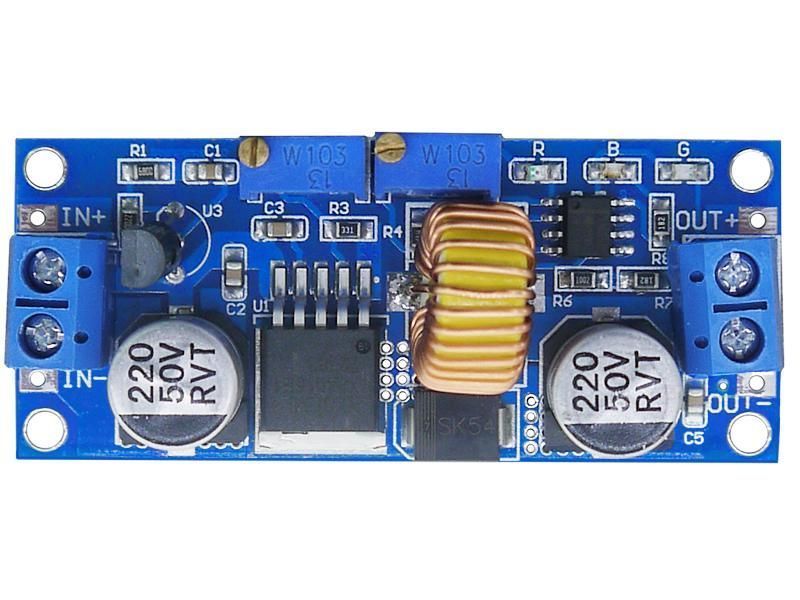

На плате модуля имеется 4 вывода:
| IN+: | входное напряжение питания 8 - 36 В |
| IN-: | «земля» |
| OUT+: | выходное напряжение питания 1,25 - 32 В |
| OUT-: | «земля» |
Также на плате имеется 2 светодиода:
| Красный индикатор: | показывает работу в режиме ограничения тока |
| Синий индикатор: | сигнализирует об заряде аккумулятора |
Подается питание от нерегулируемого внешнего источника питания. Диапазон входного напряжения питания модуля составляет от 8 до 36 В, а выходного напряжения от 1,25 до 32 В.
Технические характеристики модуля:
| Микросхема | XL4015 |
| Входное напряжение, В | 8 ... 36 |
| Диапазон регулирования выходного напряжения, В | 1,25 ... 32 |
| Максимальный ток нагрузки, А | 5 |
| Частота переключения, КГц | 180 |
| Пульсация выходного напряжения, мВ | 50 |
| КПД, % | 95 |
| Рабочая температура, °C | -40 ... 85 |

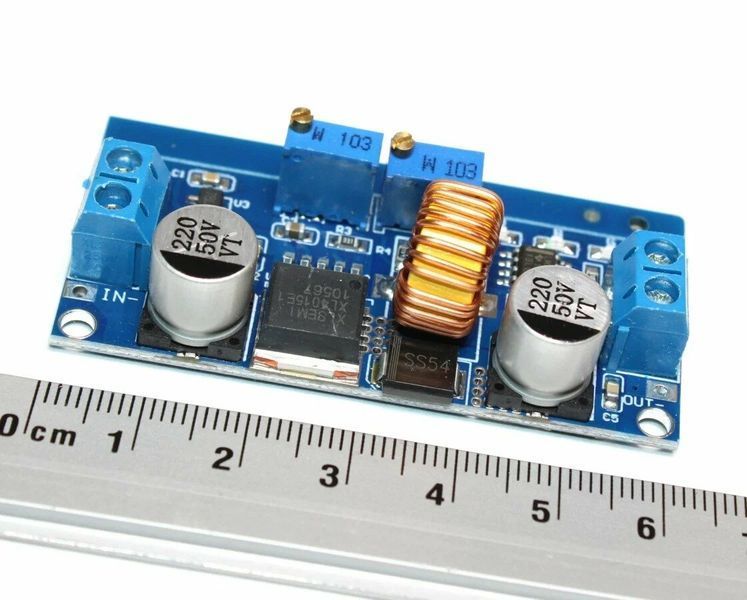

| Размеры модуля, мм | 43 х 21 х 14 |
