Плата BMS контроллер 4S 100А LiFePO4 3.2V
BMS контроллер 4S 100А LiFePO4 3.2V имеет функцию балансировки и управляет процессом равномерного заряда/разряда и защитой для каждого последовательно подключенного аккумулятора в сборке из 4S LiFePO4 формата 18650, 26650 или других с аналогичным напряжением зарядки до 3,6 В.

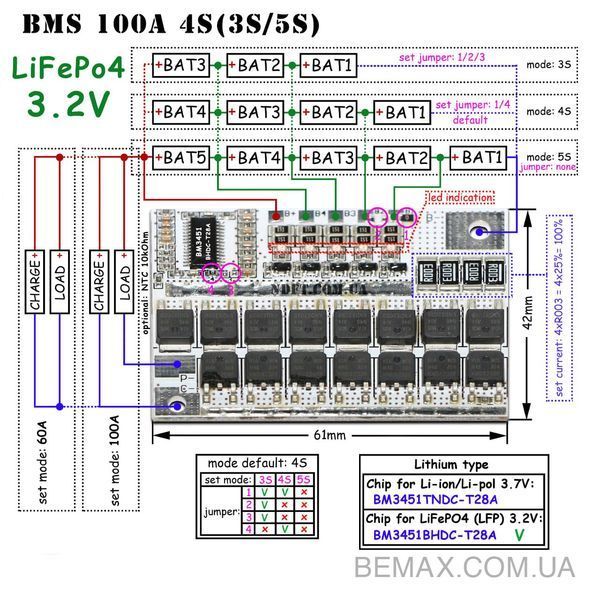

Плата защитного BMS контроллера 4S 100А LiFePO4 имеет два варианта схемы подключения, которые влияют на режим работы, а именно на максимальный ток 60 А или 100 А. Если «–» нагрузки и зарядного устройства будут подключены к общей контактной площадке «С-«, то максимальный рабочий ток будет 60 А. Если «–» нагрузки подключить к «P-» и «–» зарядного устройства к «C-«, то то максимальный рабочий ток будет 100 А.
Модуль защиты BMS с балансиром на 4S LiFePO4 имеет возможность перенастройки работы под другое число ячеек аккумуляторов на 3 или 5 путем установки или удаления перемычек возле контактных площадок «B1» и «B2» и под микросхемой. Порядок перемычек такой:
- для 3S: перемычки возле «B1», «B2» и под микросхемой: левее должно быть «пусто», правее перемычка
- для 4S: перемычки возле «B1» и под микросхемой: левее должна быть перемычка, правее «пусто» (по умолчанию)
- для 5S: без двух перемычек под микросхемой и под «B1» и «B2»
На плате модуля защиты BMS с балансиром присутствуют светодиоды под каждую ячейку АКБ, светодиод загорается когда ячейка отбалансирована в процессе работы или зарядки, но потухнет у полностью заряженных аккумуляторов при окончании зарядки.
На плате предусмотрен интерфейс контроля температуры путем подключения NTC термистора на 10 кОм. Для этого с тыльной стороны модуля есть соответствующие контактные площадки с маркировкой NTC. В этом случае защита от перегрева будет срабатывать в районе 60°C.
Уменьшить ток защиты и нагрузки возможно выпаиванием одного или нескольких шунтовых резисторов «R003», каждый выпаянный резистор уменьшает на 25% ток.
Данные платы модуля 4S 100А (QSKJ) хорошо подходят для переделки электроинструментов на питание от литиевых аккумуляторов.
Самовосстановление после перегрузки происходит путем переподключения нагрузки, или кратковременного соединения между собой «C-» и «B-«.
Существуют версии данного модуля для Li-ion и LiFePO4 аккумуляторов. Для Li-Ion аккумуляторов применяются BMS на основе контроллера BM3451 TNDC-T28A, а для аккумуляторов LiFePO4 на основе BM3451 BHDC-T28A.
Технические характеристики модуля BMS 4S 100А для LiFePO4 АКБ:
- Контроллер: BM3451 BHDC-T28A (BM3451BHDC-T28A SOP-28)
- Число ячеек АКБ: 3S, 4S, 5S (4S по умолчанию)
- Тип АКБ: LiFePO4 3,2 В (LFP литий-железо-фосфатный)
- Балансировка ячеек: есть
- Ток балансировки ячеек: 50 мА
- Функции защиты:
- от перезаряда (3,61…3,69 В)
- от переразряда (2,27…2,43 В)
- от короткого замыкания
- от перегрузки по току (60 А/100 А)
- от перегрева батарей опционально (интерфейс контроля температуры)
- Время срабатывания защиты:
- от перезаряда: 1,5…2,5 с
- от переразряда: 0,5…1,5 с
- Габаритные размеры (Д×Ш×В): 61×42×4 мм
Назначение контактных площадок BMS 4S 100А LiFePO4 3.2V:
- B-: «минус» первой ячейки
- B+: «плюс» последней ячейки, нагрузки, зарядного устройства
- B1: «плюс» первой ячейки и «минус» второй ячейки (перемычка на землю для режима 3S и 4S)
- B2: «плюс» второй ячейки и «минус» третьей ячейки (перемычка на землю для режима 3S)
- B3: «плюс» третьей ячейки и «минус» четвертой ячейки
- B4: «плюс» четвертой ячейки и «минус» пятой ячейки
- P-: «минус» нагрузки для режима 100 А
- C-: «минус» зарядного устройства или нагрузки и зарядного для режима 60 А
- NTC: подключение NTC термистора на 10 кОм
Примечание:
- Используйте однотипные аккумуляторы, желательно одной партии и года выпуска
- Перед установкой АКБ сбалансируйте их путем замыкания всех минусовых контактов между собой, а плюсовых между собой
- Под соответствующий ток нужно использовать качественный монтажный провод
- Не допускайте короткого замыкания при монтаже аккумуляторов
