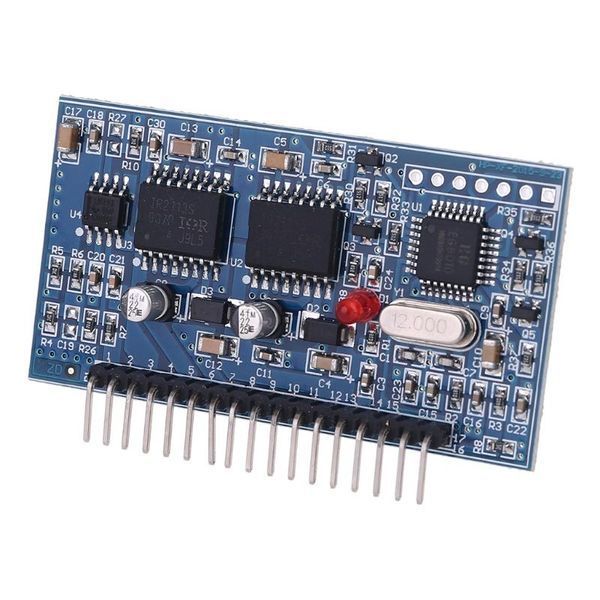

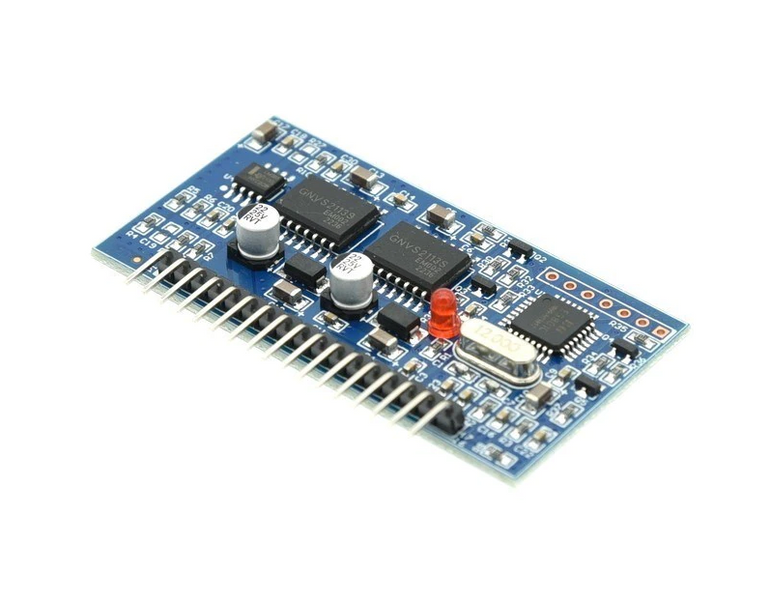

Модуль SPWM инвертора чистой синусоиды EGS002 EG8010 + IR2113

Модуль инвертора чистого синуса EG8010+IR2113 EGS002

Данный модуль можно использовать для сборки инвертора мощностью 1-10 кВт, частотного преобразователя для однофазного двигателя , для ремонта заводских устройств на базе этого модуля или модернизации преобразователей с модифицированной синусоидой. Плата позволит быстро и без особых сложностей собрать инвертор 12/220 по мостовой схеме с чистым синусом на выходе. Плата имеет на борту драйверы управления ключами IR2113S и контроллер EG8010. Силовую часть необходимо собрать отдельно , в зависимости от предназначения устройства.

Основные характеристики:

Напряжение питания цифровой части: +5В

Напряжение питания драйверов: +12-20В

Частота ШИМ (PWM): 23.4KHz

Тактовая частота контроллера: 12MHz

Возможность установки фиксированных значений частоты 50Hz и 60Hz

Плавное изменение частоты, два режима 0-100Hz и 0-400Hz

Установка dead time (мертвого времени) для MOSFET , 4 фиксированных значения 300nS; 500nS; 1.0uS; 1.5uS

Плавный пуск (Soft-start) время 1S

Обратная связь по напряжению, току, температуре.

Защита от перегрузок по напряжению и току.

Возможность подключения по последовательной шине, для регулировки выходного напряжения, частоты и других параметров

Возможность подключения по последовательной шине дисплея для отображения напряжения, частоты, температуры, значения тока
