Повышающий DC-DC преобразователь напряжения 400 Вт

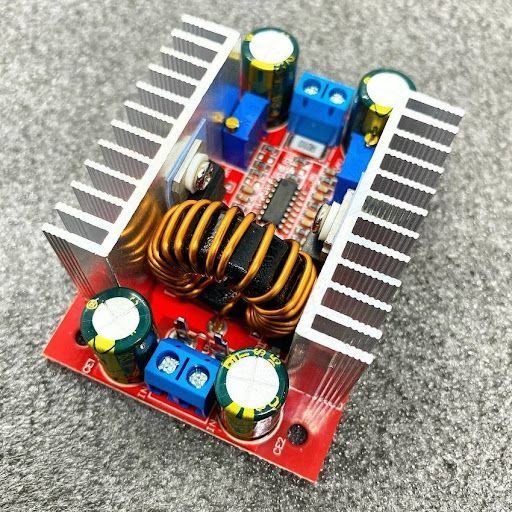

Повышающий преобразователь DC-DC 400W – это конвертер напряжения, собранный на чипе TL494, позволяет увеличить напряжение постоянного тока в диапазоне от 8.5-50 В до 10-60 В.
Модуль работает на основе широтно-импульсной модуляции (ШИМ). Микросхема TL494 генерирует импульсы, управляющие силовыми транзисторами. За счет изменения ширины этих импульсов регулируется выходное напряжение.
Повышающий модуль имеет независимую регулировку тока и напряжения и отлично подходит для построения источников питания светодиодных модулей или зарядных устройств аккумуляторов 10-60В, а также регулируемых лабораторных блоков питания, для повышения напряжения для автомобильных аудиоусил энергетике, проектах Arduino или DIY-устройств и других целей.
При определенных параметрах рекомендуется дополнительное охлаждение в виде вентилятора:
- при выходном токе более 7 А
- при входном токе более 8 А
- при выходной мощности более 250 Вт
- при окружающей температуре свыше 40°С
Модуль повышающий DC-DC имеет регулировку выходных параметров напряжения и тока с помощью потенциометров RV1 и RV2 соответственно.
Основные характеристики повышающего DC-DC 400W 12A CC/CV на TL494 (SN:A14122110 REV:A0):
- Тип преобразователя: повышающий (step-up DC-DC)
- Контроллер: TL494 (TL494CN)
- Регулируемый выходной ток: 0,2…12 А
- Рекомендуемая выходная мощность: ≤ 250
- Максимальная выходная мощность: 400 Вт (с доп. охлаждением)
- Эффективность преобразования КПД: ≤96%
- Частота преобразования: 150кГц
- Ток потребления покоя: 10 мА
- Функции защиты:
- от перегрузки по току: есть (15 А предохранитель на входе)
- от обратной полярности (от переполюсовки): нет (рекомендуется обезопасить мощным диодом)
- от короткого замыкания на выходе: нет (рекомендуется ставить предохранитель)

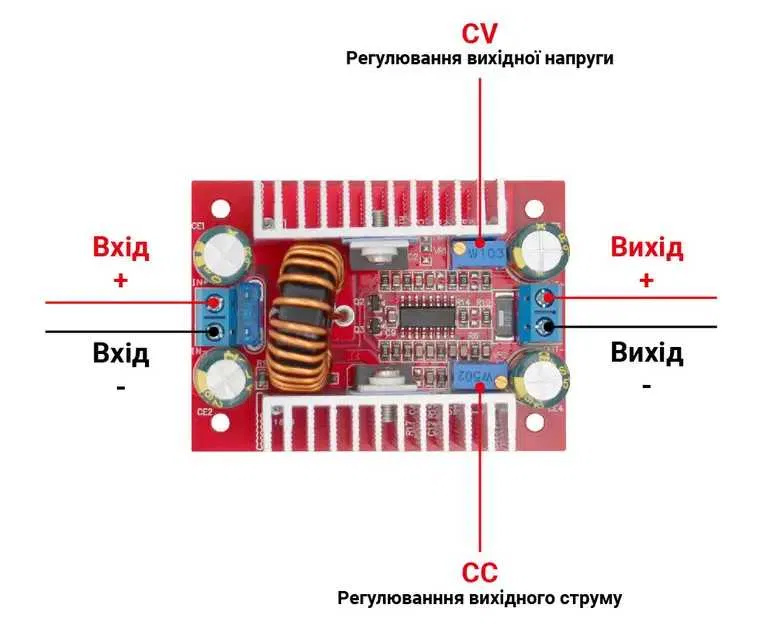

Назначение контактов повышающего DC-DC 400W 12A CC/CV на TL494 (SN:A14122110 REV:A0):
- IN+: + входного напряжение питания
- IN-: – входного напряжение питания
- +: + выходного напряжения
- -: – выходного напряжения
Регулировка параметров:
- CV adj: регулировка выходного напряжения
- CC adj: регулировка выходного тока
Внимание! Защита от короткого замыкания на выходе: нет (просьба устанавливать предохранитель от замыкания на выходе, ток 8А). Входная защита: нет (просьба соблюдать полярность или защитить от обратного подключения мощным диодом на входной части.)
