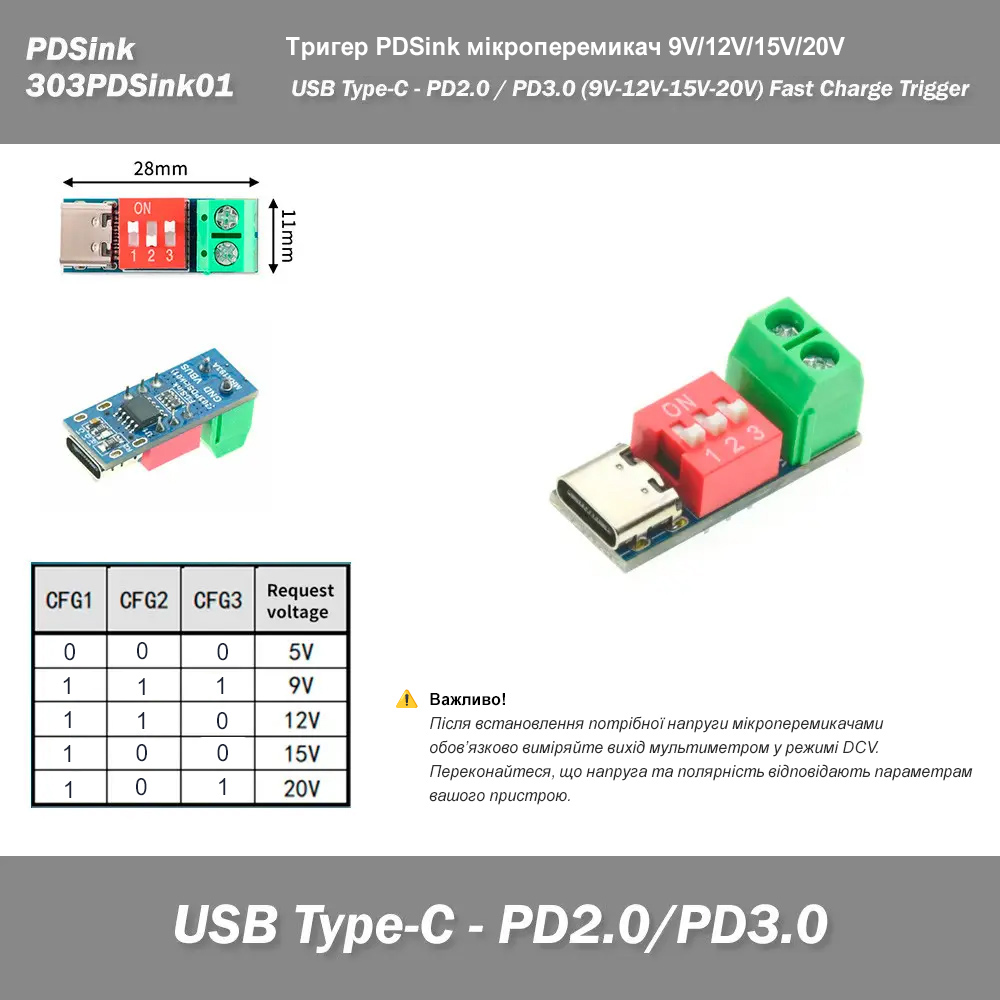

Тригер PDSink з ручним перемиканням 9В, 12В, 15В, 20В
Плата тригер на базі мікросхеми CH224K підтримує протоколи PD (Power Delivery) і QC (Quick Charge) з перемикачем вихідної напруги, який дозволяє встановити будь-яку фіксовану вихідну напругу 9В, 12В, 15В, 20В для живлення роутерів, ноутбуків, оптичних терміналів, комутатор.
Переваги плати тригера:
- Не потрібно паяти дроти для з'єднання, адже є клемна колодка. Все монтується за допомогою викрутки.
- Одна плата задовольнить будь-які потреби, адже підтримує широкий діапазон вихідної напруги. Перемикання здійснюється за допомогою перемикачів на платі на будь-яку вихідну напругу від 5V до 20V.
Вибір вихідної напруги буде залежати від зарядного пристрою, який ви використовуватимете або Power Bank:
- Якщо зарядний пристрій підтримує протокол заряджання PD (Power Delivery) (це порт Type-C на зарядному пристрої), то функціонуватиме весь діапазон вихідної напруги 5В, 9В, 12В, 15В, 20В.
- Якщо зарядний пристрій підтримує протокол QC (Quick Charge) (це порт USB-A на зарядному пристрої), доступна вихідна напруга буде 5В, 9В, 12В.
За протоколом PD (Power Delivery) та використання кабелю Type-C – Type-C із вбудованим чіпом E-Mark, плата тригер підтримує потужність 100 Вт.
Підключення плати тригера:
- В порт Type-C на платі підключаєте кабель від зарядного пристрою, а до клемної колодки з'єднуєте провід із потрібним штекером для пристроїв, які ви хочете живити.
- За допомогою перемикача встановлюєте потрібну вихідну напругу, можна виміряти будь-яким тестером.
Зверніть Увагу: Плата видасть тільки ту напругу, яка підтримує ваш PowerBank або зарядний пристрій. Наприклад, якщо ваш PowerBank підтримує максимальну напругу 12В, плата-тригер також видасть тільки 12В і не зможе видати 20В або 15В.
