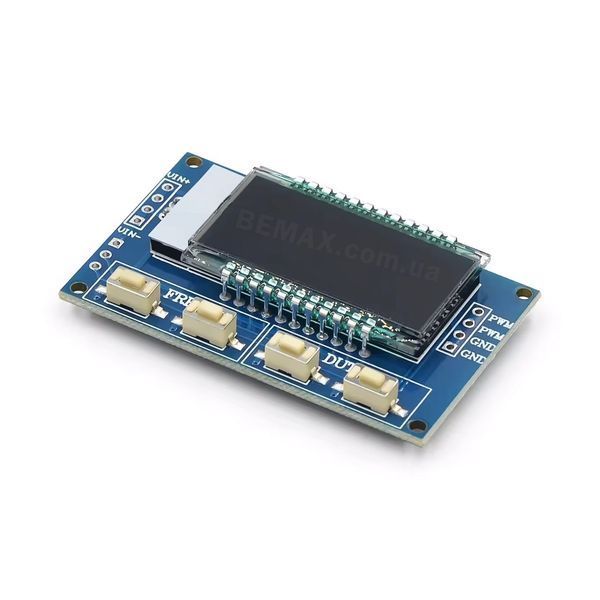

Компактний модуль генератора ШІМ-сигналу (XY-LPWM)
Цифровий одноканальний PWM/ШИМ генератор прямокутних імпульсів з регульованою частотою та шпаруватістю. Діапазон вихідних частот - від 1Гц до 150кГц . Модуль можна використовувати як генератор імпульсів для різних застосувань, у тому числі для управління драйверами крокових двигунів, при тестуванні обладнання та електронних компонентів, схемах регулювання потужності і т.д.

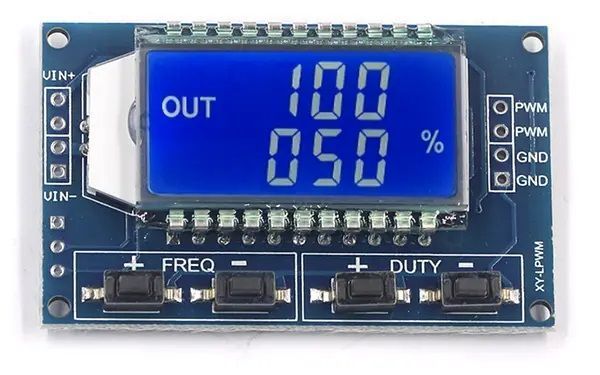

Поточна частота та шпаруватість імпульсів відображається на дисплеї. Налаштування частоти та шпаруватості вихідного сигналу виконується кнопками FREQ+, FREQ- та DUTY+, DUTY-. Можливе також керування модулем через UART інтерфейс. При відключенні живлення параметри сигналу зберігаються в незалежній пам'яті.

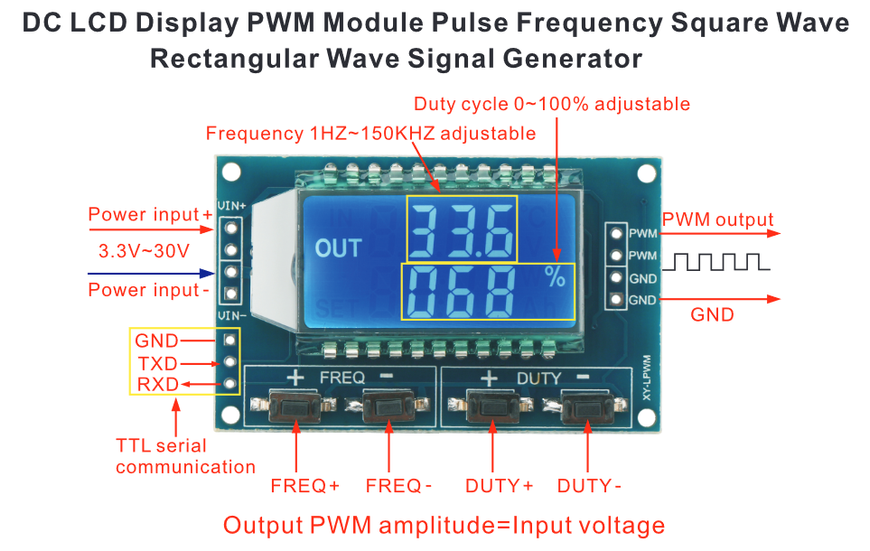

Амплітуда вихідного PWM сигналу дорівнює напрузі джерела живлення (3.3 – 30 В). Вихід генератора слаботочний, максимальний струм становить 30 мА, тому для керування потужнішим навантаженням необхідно використовувати вихідний підсилювач.
Частота відображається трьома цифрами, поточний діапазон визначається положенням десяткової точки в числі:
- XXX - 1 Гц .. 999 Гц
- X.XX - 1 кГц .. 9.99 кГц
- XX.X - 10 кГц .. 99.9 кГц
- XXX - 100 кГц .. 150 кГц
Характеристики:
| Діапазон вихідних частот | 1Гц...150кГц |
| Діапазон регулювання шпаруватості | 0...100% |
| Напруга живлення | 3.3-30 В |
| Вихідний струм | 5-30 мА |
| Форма імпульсів, що генеруються | прямокутна |
| Максимальна похибка вихідної частоти | 2% |
| Діапазон робочих температур | -20°C...+70°C |
| Розміри | 52.5 х 32 х 9.2 мм |
| Вага | 13.5 гр |
