Контролер заряду та розряду Li-ion акумуляторів (powerbank) з Type-C / USB, 5V 2А (4,2V-4,35V)

Плата контролер для самостійного складання Power bank 5V 2A

Повністю автоматична плата, контроль заряду та розряду акумулятора.

Підходить для одиночних літієвих (Li-Ion або Li-Pol) елементів з номінальною напругою 3,7 В. та максимальною 4,2 В. Або об'єднаних кількох батарей, паралельним з'єднанням. Індикація заряду здійснюється за 4 світлодіодами

1. Перед запаюванням акумуляторів спочатку підключіть їх для перевірки та перегляньте, як засвітиться світлодіодна індикація.
2. Не рекомендується застосовувати надто тонкі проводи акумулятора до плати, а рекомендується застосовувати максимально товсті, оскільки модуль може пропускати струм 3А.
3. Акумулятори потрібно підключати лише паралельно, а не послідовно, плата згорить від послідовного підключення.
4. Переконайтеся, що акумулятори типу li-ion і заряджені до однакової напруги, якщо Ви застосовуєте більше 1 акумулятора в зборці
5. Не встановлюйте захисну плату на акумулятор. Деякі акумулятори спочатку не використовуються для powerbank і мають захисні плати, які обмежують струм і можуть захищати вихід при перевищенні одного або двох ампер.
6. При підключенні акумуляторів обов'язково дотримуйтесь полярності підключення! Інакше плата згорить одразу.

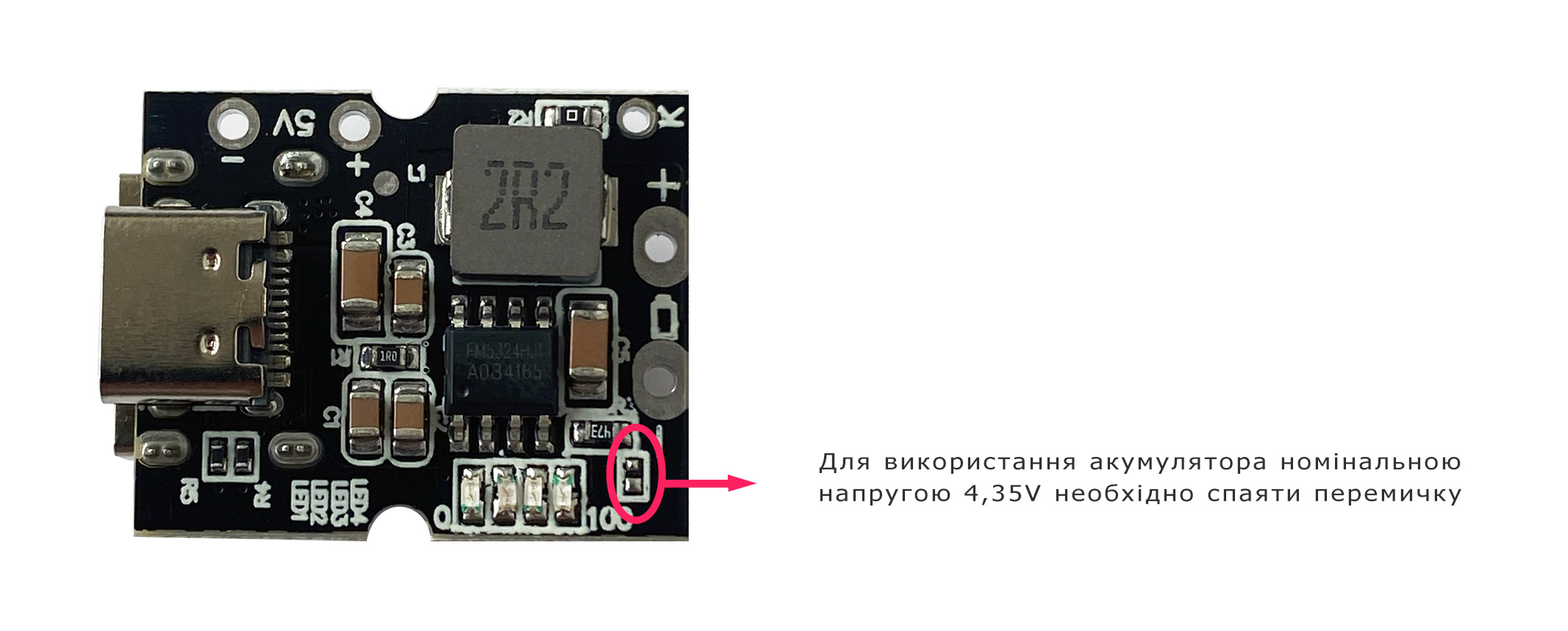

7. Для використання акумулятора номінальною напругою 4,35V необхідно спаяти перемичку на картинці знизу.
8. Для підключення кнопки відображення індикації заряду на контакт К та мінусову клему акумулятора необхідно запаяти кнопку (не йде в комплекті)

1. Вихідна напруга 5 – 5,5 V
2. Зарядна напруга 4,2\4,35±5%
3. Вихідний струм 2,4А±5%
4. Високий ККД навіть за низького заряду акмулятора - 92,5% при 3,6V акумуляторі 5V2A на виході
5. Захист акумулятора від перерозряду
6. Можливість встановлення акумуляторів номінальною напругою 4,35V
7. Маленький струм запуску: при споживанні 50мА модуль увімкнеться
8. Високоякісна мікросхема
9. Можливість підключити кнопку для перегляду індикації заряду акумулятора
10. Окремий вихід для підключення дротів на 5V
11. Роз'єм Type-С працює на вхід та вихід
