Контроллер заряда и разряда Li-ion аккумуляторов (powerbank) с Type-C/USB, 5V 2А (4,2V-4,35V)

Плата контроллер для самостоятельной сборки Power Bank 5V 2A

Автоматическая плата, контроль заряда и разряда аккумулятора.

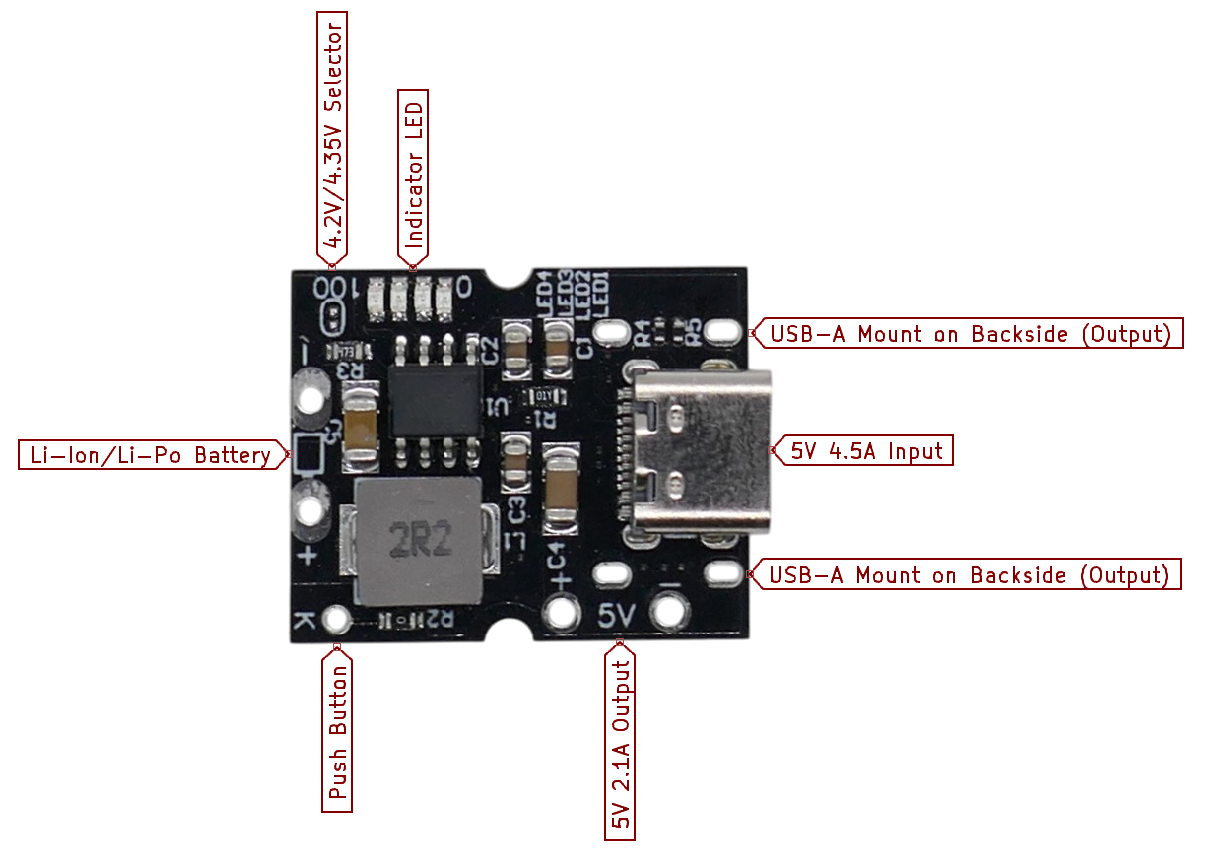

Подходит для одиночных литиевых (Li-Ion или Li-Pol) элементов с номинальным напряжением 3,7 В и максимальным 4,2 В. Или объединенных нескольких батарей, параллельным соединением. Индикация заряда осуществляется по 4 светодиодам

1. Перед запаиванием аккумуляторов сначала подключите их для проверки и посмотрите, как загорится светодиодная индикация.
2. Не рекомендуется применять слишком тонкие провода аккумулятора к плате, а рекомендуется применять максимально толстые, поскольку модуль может пропускать ток 3А.
3. Аккумуляторы должны быть подключены только параллельно, а не последовательно, плата сгорит от последовательного подключения.
4. Убедитесь, что аккумуляторы типа li-ion и заряжены до одинакового напряжения, если Вы используете более 1 аккумулятора в сборке
5. Не устанавливайте защитную плату на аккумулятор. Некоторые аккумуляторы сначала не используются для powerbank и имеют защитные платы, которые ограничивают ток и могут защищать выход при превышении одного или двух ампер.
6. При подключении аккумуляторов обязательно соблюдайте полярность подключения! Иначе плата сгорит сразу.

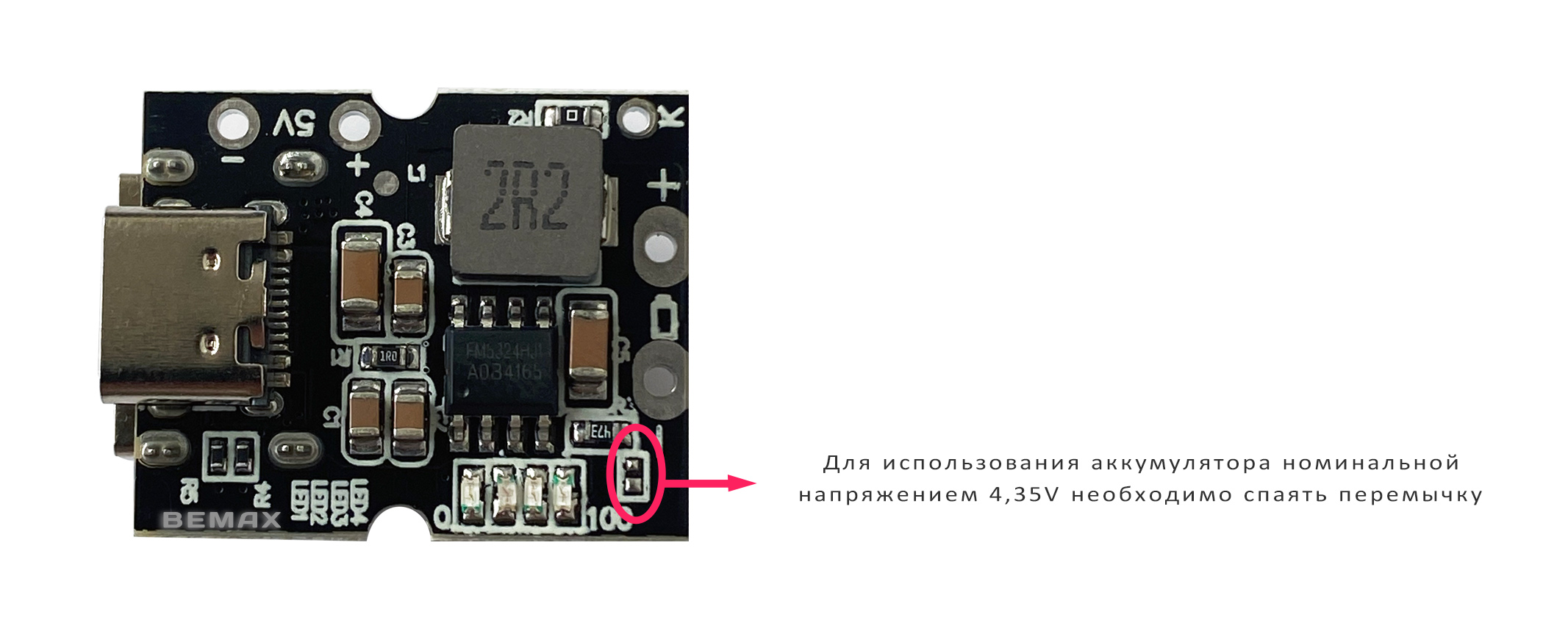

7. Для использования аккумулятора номинальным напряжением 4,35V необходимо спаять перемычку на картинке снизу.

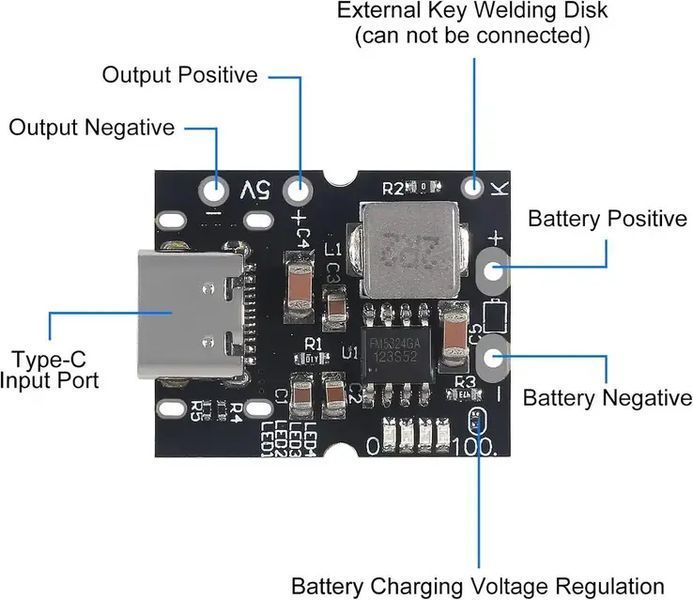

8. Для подключения кнопки отображения индикации заряда на контакт К и минусовой клеммы аккумулятора необходимо запаять кнопку (не идет в комплекте)

1. Выходное напряжение 5 – 5,5 V
2. Зарядное напряжение 4,2\4,35±5%
3. Выходной ток 2,4А±5%
4. Высокий КПД даже при низком заряде акмулятора – 92,5% при 3,6V аккумуляторе 5V2A на выходе
5. Защита аккумулятора от переразряда
6. Возможность установки аккумуляторов номинальным напряжением 4,35V
7. Маленький ток запуска: при потреблении 50мА модуль включится
8. Высококачественная микросхема
9. Возможность подключить кнопку для просмотра индикации заряда аккумулятора
10. Отдельный выход для подключения проводов на 5V

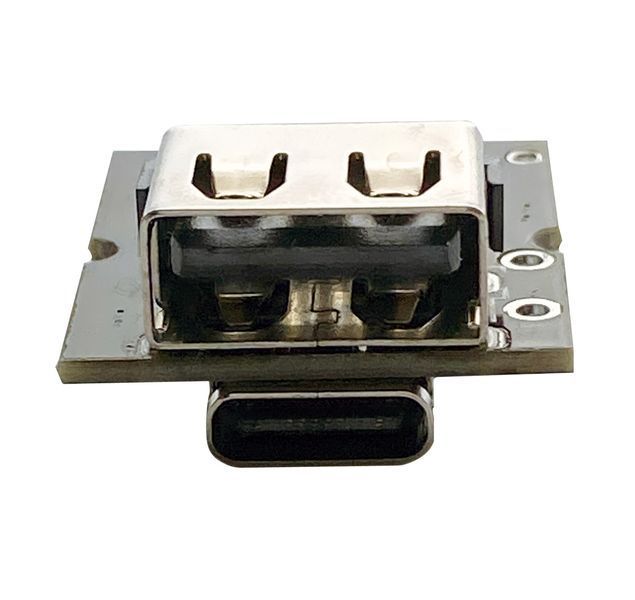

11. Разъем Type-С работает на вход и выход
